中型空氣源臭氧發生器
HY-022-600A臭氧發生器 HY-022-600A空氣源臭氧發生器
公司簡介
（了解佳環）
2000年-2007年原名為（廣州三環臭氧有限公司）2007年正式注冊為（廣州佳環電器科
技有限公司），注冊品牌：廣加環 是廣東省生產研發臭氧最早的企業之一，專業從事
臭氧產生臭氧機理研究、臭氧設備設計與制造和研發、臭氧應用工程方案設計與臭氧系
統設備安裝、調試、運行及維護，是國內臭氧行業的代表企業，正逐漸成為全球臭氧系
統供應商。本公司成立已經有10多年時間，并培養起了多批人才和培養多家小廠的臭
氧企業，本公司在純凈水，污水，空間消毒，養殖行業，泳池行業，牛仔洗水脫色，食
用菌行業、環保、化學氧化與合成等幾十個領域有著豐富的經驗。
公司擁有著實力雄厚的技術隊伍，研發和生產出精度高、穩定性好、使用方便、維護容
易的設備。本公司生產的系列產品應用范圍廣，本公司產品銷售到全國各地，國外50
多個國家和地區也在使用本公司產品，本公司的外貿銷量一年一個臺階業績穩定性在增
長，得到國外客戶的親睞。本公司人性化的設計理念，卓越的性能和完善的服務，使公
司產品在臭氧領域處于領先地位。
實力的見證：本公司目前已經發展成為廣東省規模最大一家臭氧企業。（隨時歡迎上門考察，導航：華隆路）
佳環人的開拓永無止境，面對市場各種仿照，不斷觸犯我司各項專利，公司投入巨資進行新型臭氧發生器的研發，必將成為又一個新的里程碑!
|
收件人（Attn): |
發件人：龐偉 |
|
聯系電話： |
聯系電話：15986345203 |
|
傳真（Fax）: |
傳真（Fax）:020-36406483 |
|
E-mail: |
E-mail:2355859217@qq.com |
|
頁數： P |
日期(Date)：2016年10月13日 |
廣州佳環空氣源600克臭氧機
、系統總體說明
本系統配套產量600g/h的臭氧發生器1套，采用空氣源，外置無油空壓機、冷干機、精密過濾器、儲氣罐、蜂窩式臭氧發生器等組成。
明細配置清單
600g/h臭氧系統供貨清單及服務范圍
|
序號 |
名稱 |
型號和規格 |
數量 |
原產地和 制造商名稱 |
備注 |
合計 |
|
|
一 |
一套空氣源600g/h臭氧系統 |
||||||
|
1 |
臭氧發生室 （包含閥門、流量計等） |
HY-600G （空氣源） |
1臺 |
佳環臭氧 |
蜂窩式 |
|
|
|
2 |
泠凍式干燥機 |
HMR-7.5HP |
1臺 |
佛山豪邁爾 |
定做 |
|
|
|
3 |
儲氣罐（空氣） |
C-0.3 |
1臺 |
佛山隆威 |
定做 |
|
|
|
4 |
無油空壓機 |
功率5.5KW |
1臺 |
德山武陵 |
定做 |
|
|
|
|
|||||||
|
二 |
配件、配品及服務 |
||||||
|
8 |
精密過濾器 |
Mode0155 |
2套 |
佛山豪特爾 |
|
|
|
|
自動排水閥 |
|||||||
|
9 |
普通過濾器/粉塵過濾器 |
——— |
內置 |
廣州佳環 |
|
|
|
|
10 |
氣體減壓閥 |
佳環特制 |
1個 |
佳環臭氧 |
|||
|
11 |
臭氧連接管道及材質 |
/ |
1套 |
佳環臭氧 |
|||
|
售后服務24小時提供 |
保修壹年 |
||||||
|
合計 |
總價： /元（不含稅不含運費） 廣州內含運費 |
||||||
|
可上門安裝調試費用及運費： 包安裝/調式 費用具體看距離收費 |
|||||||
各配置參數表
|
臭氧發生器 |
|||||
|
型號 |
HY-600A |
輸入電源 |
220V/50HZ |
工作電壓 |
5-6.5KV |
|
臭氧產量 |
600g/h |
臭氧濃度 |
15-25mg/L |
功率 |
6KW |
|
空氣流量 |
600L/min |
氣源 |
空氣 |
占地面積 |
0.5平方 |
|
冷卻水量 |
0.3-0.5T/h |
冷卻水溫 |
22-30° |
冷卻接口 |
4分外牙 |
|
進氣壓力 |
0.1-0.4Mpa |
出氣壓力 |
0.05-0.3Mpa |
輸出管徑 |
ø10mm |
|
機器尺寸 |
1200*650*1680mm |
重量 |
160KG |
|
|
|
無油空壓機 |
|||||
|
功率 |
5.5KW |
額定電源 |
380V/50HZ |
工作壓力 |
0.7Mpa |
|
排氣量 |
0.64m3/min |
噪音 |
68分貝 |
活塞行程 |
75mm |
|
儲氣罐 |
|||||
|
容積 |
300L |
設計壓力/實驗壓力 |
(0.84)--1.26MPA |
重量 |
60KG |
|
精密過濾器 |
|||||
|
型號 |
HMR 015 |
處理風量 |
1.5M3/Min |
組數 |
2 |
|
冷凍式干燥機 |
|||||
|
型號 |
7.5P |
額定電壓 |
220V/50HZ |
額定功率 |
500W |
|
處理風量 |
1M³/Min |
空氣出入口徑 |
1寸 |
壓力露點 |
2℃～10℃ |
|
使用條件極限 A。入口溫度≦78℃ B、周圍溫度≦38℃ C、空氣壓力10kg/cm2 (超壓力接受特殊訂制）(備注:10kg/cm2=1.0mp |
|||||

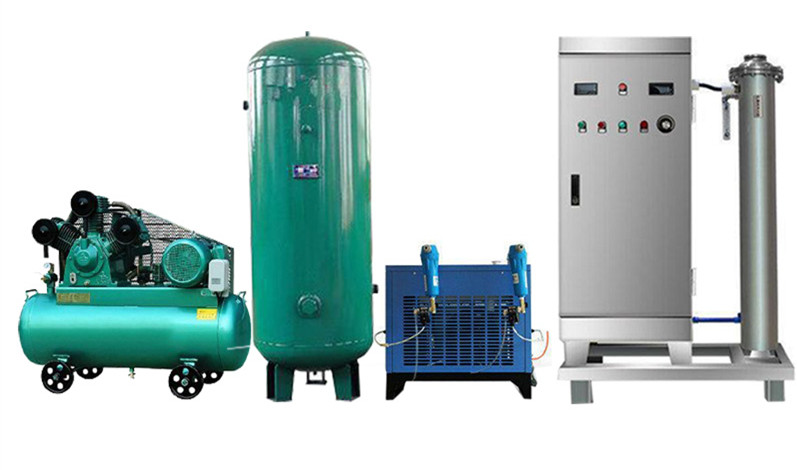

2.600克臭氧發生器配置鏈接圖（樣圖）
3、產品特點及性能說明
◆先進的電暈放電技術◆最優化的機械設計
◆先進的IGBT供電單元◆低諧波污染
◆低能耗◆臭氧濃度高、結實耐用◆結構緊湊
◆低維護工作量◆自動化界面控制◆放電體
臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵。
4、環境條件及設計條件
4.1環境條件
4.1.1 溫度: 年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。
4.1.2 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。
4.1.3 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。
4.1.4 冷卻水: 一般工業自來水。
4.2設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。
4.2.1溫度: 臭氧發生器設計環境溫度范圍為0—40℃。
4.2.2濕度: 臭氧發生器設計相對濕度≦75%。
4.2.3冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。
4.2.4大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。
4.3氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。
4.4電源條件: 室內有220v/50Hz交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源。
5、臭氧發生器設計、制造和檢驗標準
5.1 臭氧發生器設計、制造標準
5.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；
5.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》。
5.2 臭氧發生器檢驗標準
5.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》。
6、注意事項及售后服務
注意事項：機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。
1．設備質保期
設備保修期為設備出廠之日起一年保修，終身維護；
2．故障排除
①接到用戶設備出現故障的信息后，當日給用戶明確答復；
②接到服務電話后，本市4小時到達現場，省內其他地市48小時到達現場，省外地市在72小時內可到達用戶現場，檢修設備保證用戶正常使用。
3．其他服務
①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；
②定期提醒用戶更換易損件，檢查設備及注意事項。
6．質量承諾：
①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。
②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。
③在正常的使用情況下，整機設備使用壽命為6年。
④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：
A、環境過于潮濕或機器結構內部進水而導致產品損失
B、擅自改動產品結構而導致產品損壞
C、因自然災害或其它不可抗力而導致產品損壞
D、因操作不當導致機器出故障。
